常州昆彩化工有限公司專注于重防腐涂料的科研與銷售的化工企業(yè)
產(chǎn)品介紹：
◆聚氨酯云鐵防銹漆是由含羥基樹脂、云母粉、防銹顏填料、助劑、溶劑等組成，與多異氰酸酯預(yù)聚物組成的雙組分防銹漆。
產(chǎn)品別名：聚氨酯云鐵漆，聚氨酯云鐵底漆，聚氨酯云鐵防腐涂料，聚氨酯云鐵中間漆。
| ◆產(chǎn)品名稱： | 聚氨酯云鐵防銹漆 |  |
| ◆產(chǎn)品品牌： | 昆彩 | |
| ◆產(chǎn)品型號(hào)： | S50-2 | |
| ◆漆膜顏色： | 云鐵紅/云鐵灰 | |
| ◆包裝規(guī)格： | 28kg/組 | |
| ◆組份配比： | 25：3 | |
| ◆適用底材 | 鑄鐵、鋼鐵、碳鋼。 |
主要特性：
◆良好的防銹性能。
◆對(duì)處理過的鋼鐵上具有良好的附著力。
◆良好的低溫固化性。
◆干燥快、耐油性好。
◆屏蔽性能優(yōu)。
用 途：
◆適用于油艙、油罐以及鋼鐵表面的防腐防銹涂裝。
顏色及外觀：
◆云鐵紅、云鐵灰、漆膜外觀正常。
產(chǎn)品展示：
基本參數(shù)：
| ◆比重： | 約1.53kg/L（混合后） |
| ◆適用期： | （23±2℃）：≤8小時(shí) |
| ◆在容器中的狀態(tài)： | 攪拌混合后無(wú)硬塊，呈均勻狀態(tài) |
| ◆干膜厚度： | 約35um |
| ◆理論用量： | 約115g/m2(以35um干膜計(jì)，不含損耗) |
| ◆閃點(diǎn)： | 約29oC |
| ◆干燥時(shí)間： | 表干≤1h，實(shí)干≤24h，干燥7d |
| ◆熟化時(shí)間： | 0.5h(23℃±2℃) |
◆復(fù)涂間隔時(shí)間：
| 底材溫度 | 0℃ | 20℃ | 30℃ |
| 短 | 4h | 2h | 1h |
| 長(zhǎng) | 7d | 7d | 7d |
技術(shù)參數(shù)：HG/T 2454-2006
| ◆在溶器中的狀態(tài)： | 攪拌呈均勻狀無(wú)硬塊 |
| ◆干燥時(shí)間： | 表干≤1h,實(shí)干≤2h |
| ◆耐沖擊性： | ≥50cm |
| ◆耐彎曲性： | ≤2mm |
| ◆鉛筆硬度: | 2H |
| ◆附著力: | 1級(jí) |
| ◆打磨性： | 易打磨 |
推薦配套方案：
聚氨酯鐵紅底漆+聚氨酯云鐵防銹漆+聚酯面漆/丙烯酸聚氨酯面漆/氯化橡膠面漆/高氯化面漆/氯磺化面漆/氟碳面漆。

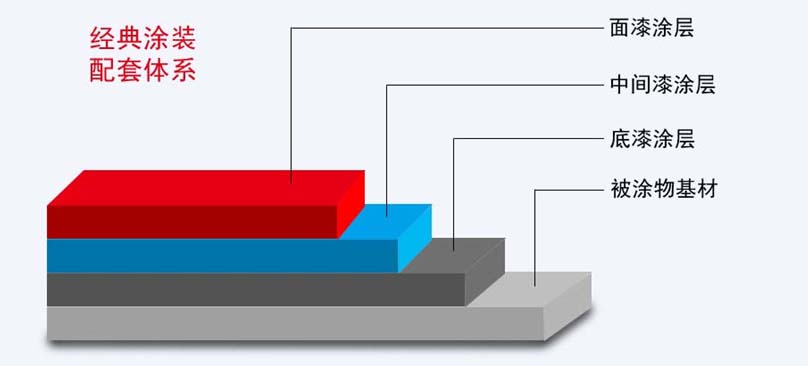

配套體系：
表面處理：
◆鋼材表面噴砂處理至Sa2.5級(jí)，表面粗糙度30um-75um。
◆電工工具除銹達(dá)到St3級(jí)。
施工條件：
◆底材溫度須高于3℃，相對(duì)濕度須小于85%。
◆施工時(shí)應(yīng)注意天氣、溫度的變化，雨、霧、雪、夏天炎熱時(shí)，在強(qiáng)烈陽(yáng)光直射下均不宜施工。
涂裝施工：
| 施工方式 | 噴嘴口徑 | 噴出壓力 | 稀釋比例 | 稀釋劑 |
| 無(wú)氣噴涂 | 0.4mm-0.5mm | 20MPa-25MPa(200kg/cm2-250kg/cm2) | 0-5% | 聚氨酯系列稀釋劑 |
| 空氣噴涂 | 1.5mm-2.0mm | 0.3MPa-0.4MPa(3kg/cm2-4kg/cm2) | 10%-15% | 聚氨酯系列稀釋劑 |
| 輥 涂 | - | - | 5%-10% | 聚氨酯系列稀釋劑 |
注意事項(xiàng)：
◆聚氨酯涂料屬于化學(xué)反應(yīng)性涂料，施工前須充分?jǐn)嚢杈鶆?，放置一段時(shí)間進(jìn)行熟化，經(jīng)熟化后的涂料應(yīng)在8h內(nèi)用完，以免膠結(jié)浪費(fèi)。
◆涂料使用后包裝桶須蓋嚴(yán)密封，否則會(huì)受潮氣、醇、水的作用而變質(zhì)。
◆涂覆和使用本產(chǎn)品的一切工作都須根據(jù)各種有關(guān)的衛(wèi)生、安全和環(huán)保法規(guī)與標(biāo)準(zhǔn)進(jìn)行。
◆如果對(duì)本產(chǎn)品是否使用有疑問，請(qǐng)與本公司技術(shù)服務(wù)部門查詢?cè)斍椤?/span>
包 裝：
◆甲組份（漆）：25kg桶裝
◆乙組份（固化劑）：3kg桶裝
貯 存：
◆閃點(diǎn)25℃，通風(fēng)干燥處，避免日光暴曬，有效貯存12個(gè)月。超過貯存期，經(jīng)檢驗(yàn)合格仍可使用。
