常州昆彩化工有限公司專注于重防腐涂料的科研與銷售的化工企業(yè)
產(chǎn)品介紹：
聚氨酯氟碳漆是由氟碳樹脂、羥基丙烯酸樹脂、脂肪族HDI-縮二脲為固化劑、顏填料、助劑、容劑等組成的雙組份防腐漆。
又 名：聚氨酯氟碳防腐面漆，丙烯酸聚氨酯氟碳面漆，丙烯酸氟碳面漆。
產(chǎn)品品牌： | 昆彩 |  |
產(chǎn)品型號(hào)： | S50-12 | |
漆膜顏色： | 各色 | |
包裝規(guī)格： | 25kg/組 | |
組份配比： | 20:5 |
◆貯 存：閃點(diǎn)25℃，通風(fēng)干燥處，避免日光暴曬，有效貯存12個(gè)月。超過(guò)貯存期，經(jīng)檢驗(yàn)合格仍可使用。
主要特性：
◆優(yōu)良的裝飾性能。
◆附著力好，硬度高。
◆耐酸、耐堿、耐鹽類的腐蝕和化工大氣腐蝕。
◆優(yōu)良的耐水性、耐油性。
◆優(yōu)良的低溫固化性，干燥快，施工方便。
◆能替代氟碳漆，性能優(yōu)良。
用 途：
◆用于室內(nèi)外機(jī)械、電器、儀表、鋼結(jié)構(gòu)、碼頭、化工廠、化肥廠、電廠等等金屬表面作裝飾防腐保護(hù)涂層。
顏色及外觀：
◆各色、漆膜外觀正常。
基本參數(shù)：
比重： | 約1.25kg/L（混合后） |
在容器中的狀態(tài)： | 攪拌混合后無(wú)硬塊，呈均勻狀態(tài) |
干膜厚度： | 約40um |
理論用量： | 約115g/m2(以35um干膜計(jì)，不含損耗) |
閃點(diǎn)： | 約29oC |
干燥時(shí)間： | 表干≤1h，實(shí)干≤24h，干燥7d |
熟化時(shí)間： | 0.5h(23℃±2℃) |
適用期： | ≤8h（23℃±2℃） |
◆復(fù)涂間隔時(shí)間：
底材溫度 | 0℃ | 25℃ | 35℃ |
短 | 4h | 8h | 6h |
長(zhǎng) | 24h | 36h | 48h |
產(chǎn)品展示：
技術(shù)參數(shù)：
在容器中的狀態(tài)： | 攪拌呈均勻狀無(wú)硬塊 |
干燥時(shí)間： | 表干≤1h,實(shí)干≤24h |
耐沖擊性： | ≥50cm |
耐彎曲性： | ≤2mm |
鉛筆硬度: | 2H |
附著力: | 1級(jí) |
遮蓋率： | ≥0.90 |
耐酸性： | 168h漆膜無(wú)異常 |
耐堿性： | 168h漆膜無(wú)異常 |
耐鹽水性： | 168h漆膜無(wú)異常 |
前道配套：
◆環(huán)氧富鋅漆，環(huán)氧鐵紅漆，環(huán)氧云鐵漆，無(wú)機(jī)富鋅漆，聚氨酯鐵紅漆等等。

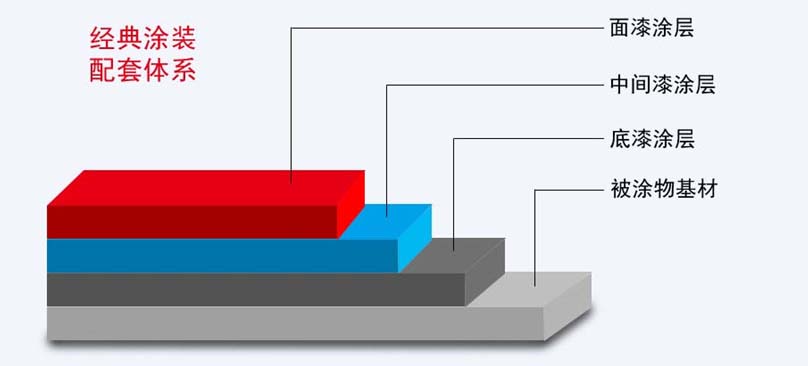

配套體系：
表面處理：
◆沒(méi)有底漆的表面必須干燥。
◆除凈所有的油污、雜物，無(wú)酸、堿、鹽和水分的凝聚。
施工條件：
◆底材溫度須高于3℃，相對(duì)濕度須小于85%。
◆施工時(shí)應(yīng)注意天氣、溫度的變化，雨、霧、雪、夏天炎熱時(shí)，在強(qiáng)烈陽(yáng)光直射下均不宜施工。
涂裝施工：
施工方式 | 噴嘴口徑 | 噴出壓力 | 稀釋比例 |
無(wú)氣噴涂 | 0.4mm-0.5mm | 20MPa-25MPa(200kg/cm2-250kg/cm2) | 0-5% |
空氣噴涂 | 1.5mm-2.0mm | 0.3MPa-0.4MPa(3kg/cm2-4kg/cm2) | 10%-15% |
輥涂 | - | - | 5%-10% |
稀釋劑 | 聚氨酯氟碳系列專用稀釋 | 聚氨酯氟碳系列專用稀釋 | 聚氨酯氟碳系列專用稀釋 |
注意事項(xiàng)：
◆超過(guò)大涂裝間隔時(shí)間，應(yīng)將前道漆表面打磨粗糙后再涂裝，以確保漆膜的附著力。
◆聚氨酯氟碳漆屬于化學(xué)反應(yīng)性涂料，施工前必須充分?jǐn)嚢杈鶆?，放置一段時(shí)間進(jìn)行熟化，經(jīng)熟化后的涂料應(yīng)在8h內(nèi)用完，以免膠結(jié)浪費(fèi)。
◆涂料使用后包裝桶必須蓋嚴(yán)密封，否則會(huì)受潮氣、醇、水的作用而變質(zhì)。
◆涂覆和使用本產(chǎn)品的一切工作都必須根據(jù)各種有關(guān)的衛(wèi)生、安全和環(huán)保法規(guī)與標(biāo)準(zhǔn)進(jìn)行。
◆如果對(duì)本產(chǎn)品是否使用有疑問(wèn)，請(qǐng)與本公司技術(shù)服務(wù)部門查詢?cè)斍椤?/span>
包 裝：
◆甲組份（漆）：20kg桶裝
◆乙組份（固化劑）：5kg桶裝
