常州昆彩化工有限公司專注于重防腐涂料的科研與銷售的化工企業(yè)
產(chǎn)品簡(jiǎn)介：
◆高氯化聚乙烯厚漿防腐漆是由高氯化聚乙烯樹脂、環(huán)氧樹脂、增塑劑、顏填料、助劑、溶劑等組成的單組份防腐漆。
產(chǎn)品別名：高氯化聚乙烯漆，高氯化漆，高氯化聚乙烯面漆，高氯化聚乙烯防腐涂料。
| ◆產(chǎn)品品牌： | 昆彩 |  |
| ◆產(chǎn)品型號(hào)： | G51-3 | |
| ◆漆膜顏色： | 各色 | |
| ◆包裝規(guī)格： | 20kg/組 | |
| ◆組份配比： | 單組份 | |
| ◆適用底材： | 鑄鐵、鋼鐵、碳鋼。 | |
| ◆設(shè)計(jì)用途： | 鋼結(jié)構(gòu)、混凝土、機(jī)械設(shè)備 |
主要特性：
◆漆膜堅(jiān)韌、封閉性好、防銹性能優(yōu)。
◆良好的耐水、耐干濕交替性。
◆良好的耐候性，耐堿、耐酸、耐鹽介質(zhì)，具有良好的防腐性能。
◆良好的低溫施工性能，可在-20℃-50℃環(huán)境中施工。
◆干燥快，施工周期短。
◆使用方便，單組份，開桶后攪勻即可使用。
◆耐日光老化，保護(hù)中層和底層涂層。
◆防腐蝕性能好，耐鹽、耐堿、耐各種腐蝕氣體。
◆具有阻燃性能，耐候性和耐久性良好。
用 途：
◆廣泛用于船舶、港口設(shè)施、橋梁、集裝箱、石油化工設(shè)備及混凝土的防腐保護(hù)。
顏色及外觀：
◆各色、漆膜外觀正常。
基本參數(shù)：
| ◆比 重： | 約1.17kg/L（混合后） |
| ◆干膜厚度： | 約35um |
| ◆理論用量： | 約162g/m2(以40um干膜計(jì)，不含損耗) |
| ◆閃 點(diǎn)： | 約29oC |
| ◆干燥時(shí)間： | 表干≤1h，實(shí)干≤24h |
◆復(fù)涂間隔時(shí)間：
| 底材溫度 | 0℃ | 20℃ | 30℃ |
| 短 | 24h | 8h | 6h |
| 長(zhǎng) | 7d | 7d | 7d |
產(chǎn)品展示：
技術(shù)參數(shù)：HG/T 4338-2012
項(xiàng)目 | 指標(biāo) | |||||
底漆 | 中間層漆 | 面漆 | ||||
在容器中的狀態(tài) | 攪拌混合后，無硬塊，呈均勻狀態(tài) | |||||
細(xì)度a/μm ≤ | 60 | 40 | ||||
施工性 | 施涂無障礙 | |||||
遮蓋力（g/㎡） ≤ 白色和淺色 其它色 | — |
180 商定 | ||||
不揮發(fā)物含量/% ≥ | 50 | |||||
漆膜外觀 | 正常 | |||||
干燥時(shí)/h ≤ 表干 實(shí)干 |
1 24 | |||||
彎曲試驗(yàn)/mm ≤ | 6 | 10 | ||||
耐沖擊性/cm | 50 | |||||
耐鹽水性（30%NaCl溶液,168h） | 無異常 | — | ||||
耐堿性（0.5%NaOH溶液，48h) | — | 無異常 | ||||
劃格試驗(yàn)/級(jí) | 1 | — | ||||
附著力（拉開法）/MPa ≥ | — | 3.0 | ||||
光澤（60°）/單位值 | — | 商定 | ||||
耐鹽霧性，600h | — | 不起泡不脫落不生銹 | ||||
耐鹽水性，3%NaCl溶液，168h | 無異常 | |||||
耐堿性，0.5%NaOH溶液，48h | 無異常 | |||||
耐人工氣候老化性（3000h) | 白色和淺色b | — | 不起泡、不脫落、不開裂 變色≤2級(jí)，粉化≤2級(jí)， | |||
其他色 | — | 不起泡、不脫落、不開裂 變色≤3級(jí)，粉化≤2級(jí)， | ||||
建議涂裝道數(shù)：
◆2-3道。
前道配套底材：
◆高氯化鐵紅底漆/環(huán)氧富鋅底漆+環(huán)氧云鐵中間漆/高氯化云鐵中間漆+高氯化聚乙烯厚漿防腐漆。

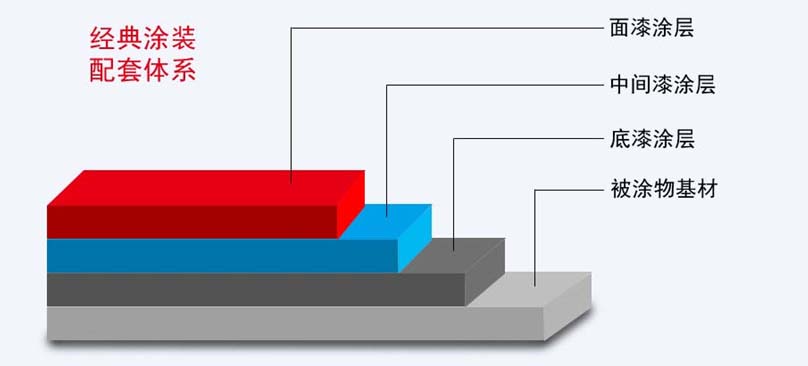

配套體系：
表面處理：
◆在涂裝前對(duì)金屬基層表面的銹蝕、油污、水份、粉塵等須清除干凈，按《涂裝前鋼材表面銹蝕等級(jí)和防銹等級(jí)》 (GB8923-88)標(biāo)準(zhǔn)執(zhí)行。金屬表面手工除銹達(dá)到St2級(jí)或St3級(jí)，噴砂除銹應(yīng)達(dá)到Sa2?必級(jí)，并保持干燥。
◆混凝土和水泥砂漿表面須經(jīng)過一定時(shí)間的放置和養(yǎng)護(hù)，使表面含水率小于6%。當(dāng)有堿性鹽份析出，應(yīng)全部清除后再進(jìn)行涂裝。
◆水泥砂漿混凝土表面的裂縫、麻面、氣孔、脫殼、不平處，可用425#水泥和高氯化聚乙烯漆加稀釋劑配制成膩?zhàn)有扪a(bǔ)平整，配比成以適宜批刮操作為度。
◆用于鋼鐵表面的膩?zhàn)涌捎没?，石英粉等耐蝕填料和高氯化聚乙烯涂料拌和，用稀釋劑將膩?zhàn)诱{(diào)節(jié)到適宜操作的狀態(tài)。
施工條件：
◆相對(duì)濕度須小于85%。
◆施工時(shí)應(yīng)注意天氣、溫度的變化，雨、霧、雪、夏天炎熱時(shí)，在強(qiáng)烈陽光直射下均不宜施工。
涂裝施工：
施工方式 | 噴嘴口徑 | 噴出壓力 | 稀釋比例 |
無氣噴涂 | 0.4mm-0.5mm | 20MPa-25MPa(200kg/cm2-250kg/cm2) | 0-5% |
空氣噴涂 | 1.5mm-2.0mm | 0.3MPa-0.4MPa(3kg/cm2-4kg/cm2) | 10%-15% |
輥涂 | - | - | 5%-10% |
稀釋劑 | 高氯化系列專用稀釋劑 | 高氯化系列專用稀釋劑 | 高氯化系列專用稀釋劑 |
注意事項(xiàng)：
◆本產(chǎn)品應(yīng)有涂裝操作人員根據(jù)產(chǎn)品包裝或本手冊(cè)上的說明使用。
◆涂覆和使用本產(chǎn)品的一切工作都須根據(jù)各種有關(guān)的衛(wèi)生、安全和環(huán)保法規(guī)與標(biāo)準(zhǔn)進(jìn)行。
◆如果對(duì)本產(chǎn)品是否使用有疑問，請(qǐng)與本公司技術(shù)服務(wù)部門查詢?cè)斍椤?/span>
