常州昆彩化工有限公司專注于重防腐涂料的科研與銷售的化工企業(yè)
產(chǎn)品描述：
◆環(huán)氧呋喃涂料由呋喃樹脂、改性環(huán)氧樹脂、抗腐蝕性功能顏料、有機溶劑等與固化劑配套組成雙組份防腐涂料。
| 產(chǎn)品品牌： | 昆彩 |  |
| 產(chǎn)品型號： | H06-25 | |
| 漆膜顏色： | 灰色 | |
| 包裝規(guī)格： | 33kg/組（底漆）、30kg/組（面漆） | |
| 組份配比： | 30：3（底漆）、25：5（面漆） |
產(chǎn)品用途：
◆環(huán)氧呋喃涂料主要用于鋼結構、機械設備、工程設施、管道、鋼材等防腐保護。如橋梁鋼構、冶金鋼結構、石油管道、化工設施、港口碼頭、建筑廠房、海洋設施等。也可做為耐強酸的玻璃鋼上使用。
產(chǎn)品特性：
◆附著力強、漆膜堅硬，牢固粘附漆膜不脫落。
◆有良好的耐水性，耐潮性、耐油性，有良好的耐酸性，耐堿性、耐溶劑性、耐150度高溫，耐化學藥品性。
◆配套涂裝：環(huán)氧呋喃底漆+環(huán)氧呋喃面漆
產(chǎn)品展示：
技術指標：
| ◆在容器中的狀態(tài)： | 攪拌混合后無硬塊，呈均勻狀態(tài) |
| ◆施工性： | 施工無障礙 |
| ◆涂膜外觀： | 涂膜外觀正常 |
| ◆干燥時間： | 表干≤1h，實干≤24h |
| ◆耐沖擊性/cm： | 05 |
| ◆附著力/MPa： | 6 |
| ◆耐80%硫酸： | 常溫168h漆膜無異常。 |
| ◆耐20%氫氟酸： | 常溫168h漆膜無異常。 |
| ◆耐40%氫氧化鈉： | 常溫168h漆膜無異常。 |
| ◆耐25%氯化鈉： | 常溫168h漆膜無異常。 |
| ◆耐25%氨水： | 常溫168h漆膜無異常。 |
| ◆耐鹽霧性： | 600h漆膜無異常。 |
前道配套：
◆直接涂裝在除銹質量達到Sa2.5級的鋼材表面上，或者直接涂裝在環(huán)氧可焊漆表面上。

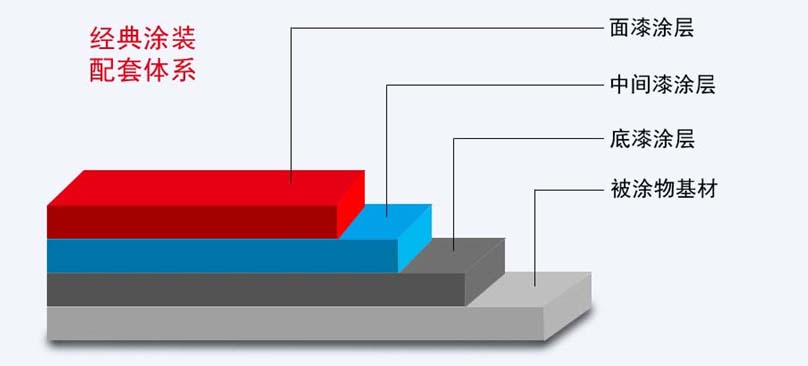

配套體系：
表面處理：
◆鋼材表面噴砂處理至Sa2.5級，表面粗糙度30um-75um。
◆依照SSPC-SPI溶劑清洗標準除去油脂
◆電工工具除銹達到St3級。
施工環(huán)境：
◆底材溫度須高于3℃，相對濕度須小于85%。鋼板的溫度高于露點溫度3℃以上在夏天，陽光暴曬下時，重涂應該在5天內完成，超過5天打磨表面保證附著力。
◆保養(yǎng)期：20℃，7天以上。
涂裝施工：
施工方式 | 噴嘴口徑 | 噴出壓力 | 稀釋比例 |
無氣噴涂 | 0.4mm-0.5mm | 20MPa-25MPa(200kg/cm2-250kg/cm2) | 0-5% |
空氣噴涂 | 1.5mm-2.0mm | 0.3MPa-0.4MPa(3kg/cm2-4kg/cm2) | 10%-15% |
輥涂 | - | - | 5%-10% |
稀釋劑 | 環(huán)氧專用稀釋劑 | 環(huán)氧專用稀釋劑 | 環(huán)氧專用稀釋劑 |
注意事項：
◆鋼結構表面須噴砂處理，簡單打磨除銹效果并不理想
◆大風雨雪天氣，空氣濕度大于85%環(huán)境下不可施工；在高溫季節(jié)施工時，易發(fā)生干噴，為避免干噴可用稀釋劑調整至不干噴為止。
◆被涂基材溫度需要大于露點3℃，避免表面結露
◆本產(chǎn)品應有涂裝操作人員根據(jù)產(chǎn)品包裝或本手冊上的說明使用。
◆涂覆和使用本產(chǎn)品的一切工作都須根據(jù)各種有關的衛(wèi)生、安全和環(huán)保法規(guī)與標準進行。作業(yè)前，請參閱《安全衛(wèi)生注意事項》
◆如果對本產(chǎn)品是否使用有疑問，請與本公司技術服務部門查詢詳情。
