常州昆彩化工有限公司專注于重防腐涂料的科研與銷售的化工企業(yè)
產(chǎn)品介紹：
◆絕緣漆又叫絕緣涂料(insulating coatings ) , 是一種具有優(yōu)良電絕緣性的涂料。它有良好的電化性能、熱性能、機械性能和化學性能。
◆絕緣漆是以高分子聚合物為基礎，能在一定的條件下固化成絕緣膜或絕緣整體的重要絕緣材料。
◆絕緣漆由基料、阻燃劑、固化劑、顏填料、和溶劑等組成。
| 產(chǎn)品品牌： | 昆彩 |  |
| 產(chǎn)品名稱： | 絕緣漆 | |
| 產(chǎn)品型號： | KC-D02 | |
| 漆膜顏色： | 各色 | |
| 包裝規(guī)格： | 20 kg/桶 | |
| 適用底材： | 鑄鐵、鋼鐵、碳鋼 |
◆貯存：閃點25℃，通風干燥處，避免日光暴曬，有效貯存12個月。 超過貯存期，經(jīng)檢驗合格仍可使用。
主要特性：
◆絕緣性能優(yōu)良。
◆干燥快、附著力強、漆膜堅硬、機械強度高、耐潮、耐油、耐腐蝕等特性;
◆對戶外或特殊環(huán)境有防腐蝕,防紫外線等特點;
◆工藝性良好，干燥時間短、施工方便等。
用途：
◆廣泛用于潮熱地區(qū)電機電器設備部件的表面涂覆。
顏色及外觀：
◆各色、漆膜外觀正常。
基本參數(shù)：
| 比重： | 約1.10kg/L（混合后） |
| 適用期：（23±2℃）： | 8小時 |
| 在容器中的狀態(tài)： | 攪拌混合后無硬塊，呈均勻狀態(tài) |
| 干膜厚度： | 約35um |
| 理論用量： | 約200g/m2(以35um干膜計，不含損耗) |
| 閃點： | 約29oC |
| 干燥時間： | 表干≤1h，實干≤24h，干燥7d |
| 熟化時間： | 0.5h(23℃±2℃) |
◆復涂間隔時間：
底材溫度 | 0℃ | 25℃ | 35℃ |
短 | 4h | 2h | 1h |
長 | 72h | 46h | 36h |
產(chǎn)品展示：
技術參數(shù)：
| 在容器中狀態(tài)： | 攪拌混合后無硬塊，呈均勻狀態(tài) |
| 附著力： | 一級（標準指標：GB/T1720-1979（89）） |
| 耐鹽水性： | 不開裂、不起泡、不脫落（標準指標：GB/T9274-88） |
| 耐酸性： | 不開裂、不起泡、不脫落（標準指標：GB/T9274-88） |
| 耐堿性： | 不開裂、不起泡、不脫落（標準指標：GB/T9274-88） |
| 耐彎曲性： | 1mm（標準指標：GB/T1731-1993） |
| 干燥時間： | 表干≤30min，實干≤2h（標準指標：GB/T1728-79） |

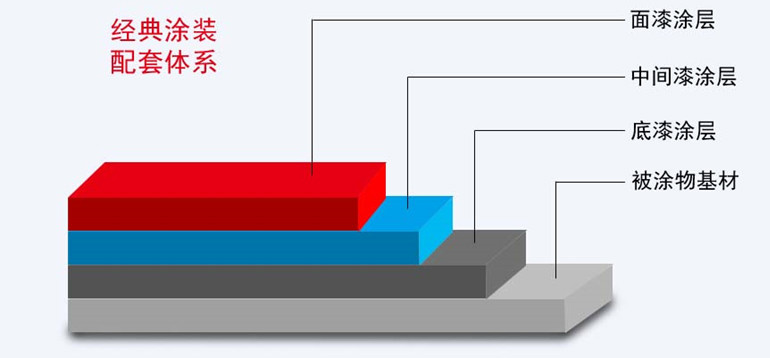

建議涂裝道數(shù)：
◆2-3道。
前道配套：
◆絕緣底漆
表面處理：
◆除凈油污、雜物。
◆鋼鐵表面：采用電工工具除銹達到St3級。
施工條件：
◆底材溫度須高于3℃，相對濕度須小于85%。
◆施工時應注意天氣、溫度的變化，雨、霧、雪、夏天炎熱時，在強烈陽光直射下均不宜施工。
涂裝施工：
施工方式 | 噴嘴口徑 | 噴出壓力 | 稀釋比例 |
無氣噴涂 | 0.4mm-0.5mm | 20MPa-25MPa(200kg/cm2-250kg/cm2) | 0-5% |
空氣噴涂 | 1.5mm-2.0mm | 0.3MPa-0.4MPa(3kg/cm2-4kg/cm2) | 10%-15% |
輥涂 | - | - | 5%-10% |
稀釋劑 | 專用稀釋劑 | 專用稀釋劑 | 專用稀釋劑 |
注意事項：
◆超過較大涂裝間隔時間，應將前道漆表面打磨粗糙后再涂裝，以確保漆膜的附著力。
◆聚氨酯涂料屬于化學反應性涂料，施工前必須充分攪拌均勻，放置一段時間進行熟化，經(jīng)熟化后的涂料應在8h內用完，以免膠結浪費。
◆涂料使用后包裝桶必須蓋嚴密封，否則會受潮氣、醇、水的作用而變質。
◆本產(chǎn)品應有專業(yè)的涂裝操作人員根據(jù)產(chǎn)品包裝或本手冊上的說明使用。
◆涂覆和使用本產(chǎn)品的一切工作都必須根據(jù)各種有關的衛(wèi)生、安全和環(huán)保法規(guī)與標準進行。
◆如果對本產(chǎn)品是否使用有疑問，請與本公司技術服務部門查詢詳情。
包裝：
◆甲組份（漆）：25kg桶裝
◆乙組份（固化劑）：5kg桶裝
運輸貯存：
◆產(chǎn)品應存放在陰涼通風處，防止日光直接照射，并隔絕火源，遠離熱源的庫房內。
◆產(chǎn)品在運輸時，應防止雨淋、日光曝曬，避免碰撞，并應符合交通部門的有關規(guī)定。
安全防護：
◆施工場地應有良好的通風設施，油漆工應戴好眼鏡、手套、口罩等，避免皮膚接觸和吸入漆霧。
◆施工現(xiàn)場嚴禁煙火。
